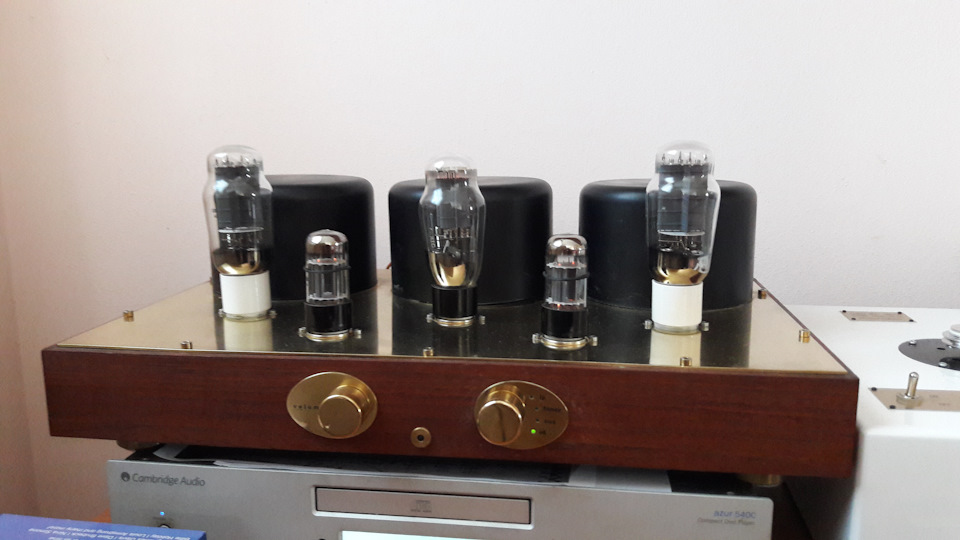

22 фото Эксклюзивный однотактный усилитель на лампах 2А3. Усилитель и лампы. Однотактник Лофтин-Уайта на лампах 6Г2 и 2А3. Винил-корректор на 6н8с 6н9с. Усилитель (se) на 6С19П.
Форум функционирует в режиме архива! Воспользуйтесь актуальным сервисом, там вы сможете оперативно получить ответ на свой вопрос.
ПРИ СБОРКЕ И ОТЛАДКЕ УСИЛИТЕЛЯ ВАМ ПРИДЕТСЯ РАБОТАТЬ С ВЫСОКИМИ НАПРЯЖЕНИЯМИ! НЕ ЗАБЫВАЙТЕ, ЧТО КОНДЕНСАТОРЫ МОГУТ СОХРАНЯТЬ ЗАРЯД БОЛЕЕ СУТОК! Эта конструкция может быть интересна как начинающим, так и более продвинутым ценителям лампового звука - при использовании более 'серьезной' элементой базы, а именно - высококачественных выходных трансформаторов. Поводом для создания послужило желание услышать звучание лампы EL36 (прямым отечественным аналогом которой является 6П31С) в триоде. Мне приходилось слышать противоречивые мнения о качествах этой лампы, от резко негативного (плюс общие претензии к низкой линейности пентодов и лучевых тетродов, предназначенных для работы в каскадах строчной развертки) до утверждений, что звучание этой лампы в триодном включении на малых мощностях является чуть-ли не сравнимым со звучанием прямонакального триода 2A3.
Забегая вперед, замечу - правы и те и другие. Несмотря на значительный потребляемый ток накала (1.25А), отдаваемая в нагрузку полезная мощность одной EL36 в триодном включении при удобоваримом% КНИ не превышает 2.5 - 3-х ватт. Есть еще и другие ньюасны - такие, как способность ламп этого типа к высокочастотному самовозбуждению (с чем мне по счастью не приходилось сталкиваться), существенный разброс параметров между отдельными экземплярами одной серии и производителя и высокое напряжение, присутствующее на анодных колпачках ламп (что не нравится некоторым из соображений электробезопасности). Тем не менее, правильно 'приготовленная' EL36/6П31С может вполне конкурировать с 'аудиофильскими типами' ламп. А это, принимая во внимание ее доступность (выпускали их в своё время массами, как и телевизоры для которых они предназначались) может послужить решающим аргументом за ее использование для многих.
В настоящее время распространены и доступны как отечественные 6П31С, так и аналоги производства бывших стран СЭВ (RFT, Tesla, Tungsram), югославские (Ei), а так же известных западных фирм: Phillips, Mullard. Причем цена EL36 Мullard вполне доступна, в отличие от EL34 той же марки. Первыми попавшими мне в руки были EL36 фирмы Ei, с маркировкой '6CM5 Yugoslavia' (обозначение этого типа лампы в американской системе RETMA), именно они фигурируют на фото шасси усилителя выше. Но сначала было нужно узнать характеристики этой лампы в триоде.
В справочниках указаны лишь режимы для класса В (фирма Phillips была единственной, кто применяла EL36 в двухтактных выходных каскадах усилителей систем оповещения) и каскада строчной развертки телевизора. Тут, к счастью мне помог cайт Томаса Шлагена из Германии, увлекающегося ламповым DIY, где я обнаружил ВАХи EL36 в триоде. Большое спасибо Томасу за проделанную работу! Вот они: В результате изучения материалов и в процессе консультации с другими любителями, было решено избрать режим +300 вольт на аноде при смещении -41 вольт, в нагрузку 5 кОм. Стоит заметить, что судя по справочнику Phillips анодное у EL36 не должно превышать 250 вольт, 300 вольт для класса В. Рассеяние на аноде у 6П31С по справочнику - 12 ватт, у меня при анодном порядка 300 вольт и токе покоя 45-46 мА получилось выше, но видимых глазу проблем - вроде покраснения анода лампы это не вызвало.
Следовательно, выходной каскад работает в глубоком классе А. Вот первая рабочая схема усилителя: В качестве драйвера после ряда испытаний я остановился на двухкаскадном усилителе на 6Н9С с катодным повторителем (взято из схемы усилителя на 2А3). На форумах этот драйвер подвергся критике как избыточный. Вполне возможно, но этот драйвер обеспечивает хорошую чувствительность и хорошее звучаение. Хотя попробовать другую топологию - то же SRPP на 6Н9С по видимому, все же стоит. Кстати, я менял 6Н9С на 5691 Phillips и в результате остался более доволен звучанием нашей 6Н9С в этой схеме. В этой конструкции я так же применил индикатор уровня на 6Е1П, или его аналоге - ЕМ80, по известной схеме включения.
Как индикатор 6Е1П может быть и не очень удобна, но с точки зрения чистой эстетики - очень красиво смотрится, 'подмигивая' в такт ритму музыки. Затем я измерил характеристики.
На малой мощности, ниже 3-х ватт, гармоники на выходе усилителя выглядят вполне прилично: В качестве выходных трансформаторов я использую Hammond 125ESE, которые несмотря на 'фирменность' не так уж далеко ушли от нашего ТВЗ-1-9. Можно использовать любой трансформатор, с эквивалентным сопротивлением первичной 5К, который выдерживает токи покоя порядка 50 мА. При использовании более высококачественных трансформаторов звучание будет только лучше. Тут надо заметить, что здесь я впервые обнаружил существенный разброс по характеристикам у выходных ламп одного и того же производителя. У одной из попробованных ламп в одной и той же позиции по сравнению с остальными КНИ было вдвое больше. По видимому, нужно тщательно отбирать 6П31С/EL36 для работы в аудио.
Ни в коем случае не применяйтся лампы, б/у в телевизорах! Только новые или NOS. Звучание у этого драйвера и EL36 довольно динамичное, но теплое. Всё же, я решил поэкспериментировать и добавил неглубокую локальную ООС в цепь выходного каскада путем пропуска переменной составляющей. КНИ в результате уменьшилось на 30%, и ощутимо улучшилась передача басов, при том что общее звучание осталось 'теплым', триодным - вообще, лучше конечно иметь отдельную, третью обмотку для ООС и пропускать через нее весь катодный ток выходного каскада, но за неимением оной можно и так: Некоторые дополнительные особенности этой конструкции:. Поскольку на катоде 6Н9С присутствует напряжение порядка 150 вольт, средняя точка накальной обмотки 'посажена' на +80 вольт от делителя R12-13, во избежание превышения максимально допустимой разницы потенциалов между катодом и подогревателем - 90 вольт. Если у накальной обмотки вашего трансформатора нет средней точки, делается виртуальная - два резистора 100 ом, 2 ватт от кадого плеча на плюс делителя.
На втором канале повторять цепь R12-R13-C13 не следует. Вместо них конденсатор фильтра шунтируется сопротивлением 220К, 2W, которое служит для разрядки конденсаторов после выключения усилителя. Нелинейный элемент CL-90 в цепи первичной обмотки сетевого трансформатора - специальный термистор, ограничитель броска напряжения при включении. При комнатной температуре +25С его сопротивление составляет порядка 150 ом, затем от нагрева тока оно падает до около ома, как правило в течении 20-30 секунд. Можно обойтись и без него, особенно если кенотрон с косвенным накалом обеспечивает достаточную задержку питания, но у меня он еще и гасит слегка сетевое напряжение, поскольку 272 Хаммонд рассчитан на напряжение немного ниже номинального, сетевого.
Альпер Радиолампы, использованные в статье:. 6Н9С.
6П31С. 6Е1П. Комментарии к статье: Добавил: Тушкан порошок называется - возбудитель, его на днях запретили в Америке как раз из-за таких случаев - берут порошок, растворяют в напитке, ни вкуса, ни цвета ни запаха, почти моментальный эффект - и через пять минут пацан будет готов на все и со всеми, даже предлагать не придется, сам возьмет и оседлает!
Дата: 2015-03-25 Добавил: Яколич Усилитель прост. При исправности всех деталей налаживание не требуется. Собрал 2 канала. Детали импортные заменил на те которые были. Лампы 6Н9С и 6П31С.Конденсатор С5 поставил типа К42У-2 0,25х250.
Усилитель На 6н9с И 2а36
Выходной трансформатор ТВЗ1-9, доработан, добавлены пластины в катушку,обжат в тисках, прокладка в зазоре 1 слой пропарафиненной бумаги 0,15 мм. Трансформатор проварен в компаунде.Индуктивность 12 Гн. Дроссели Др-2ЛМ, используется одна обмотка.
Усилитель На 6н9с И 2а365
Конденсаторы фильтра и развязки первого каскада К50-12 150+30х350В впараллель от ч/б телевизоров. Выпрямитель мостик из 4-x диодов HER157. Дата: 2014-01-09 Добавил: Микола Цікавить проблема александр@, як справились з нею?
